ICTRAC
Totale Transparenz für Ihre Intralogistik. Wissen Sie jederzeit, wo sich Fahrzeuge, Waren und Ladungsträger befinden – auf bis zu 10 Zentimeter genau, auch dort, wo Funk sonst an seine Grenzen kommt.
Complete transparency in your intralogistics. Know at any moment where vehicles, goods and load carriers are – to within 10 centimetres, even where radio usually reaches its limits.
Wofür sich das rechnet
Where it pays off
Wer nicht weiß, wo ein Ladungsträger steht, sucht ihn. Diese Suche ist der Posten, der in keiner Kalkulation auftaucht und trotzdem jeden Tag anfällt.
If you do not know where a load carrier is, you go looking for it. That search is the item no costing ever shows and which nonetheless comes up every single day.
Höchste Präzision
Highest precision
Ultra-Wideband ortet Fahrzeuge und Assets auf bis zu 10 Zentimeter genau – auch in Hallen mit Stahlregalen, wo WLAN und Bluetooth nur noch raten.
Ultra-wideband locates vehicles and assets to within 10 centimetres – even in halls full of steel racking, where Wi-Fi and Bluetooth are reduced to guesswork.
Volle Integration
Full integration
Offene Schnittstellen binden ICTRAC an ein vorhandenes WMS, ERP oder den Leitstand an – per MQTT, REST oder API. Kein geschlossenes System, keine Insel.
Open interfaces connect ICTRAC to an existing WMS, ERP or control room – by MQTT, REST or API. No closed system, no island.
Engpässe vorher sehen
See bottlenecks coming
Heatmaps und Laufwege zeigen, wo sich Wege stauen und wo Fahrzeuge stehen, statt zu fahren. Das ist die Grundlage, um eine Flotte richtig auszulasten.
Heatmaps and movement paths show where routes jam and where vehicles stand rather than drive. That is the basis for putting a fleet to proper use.

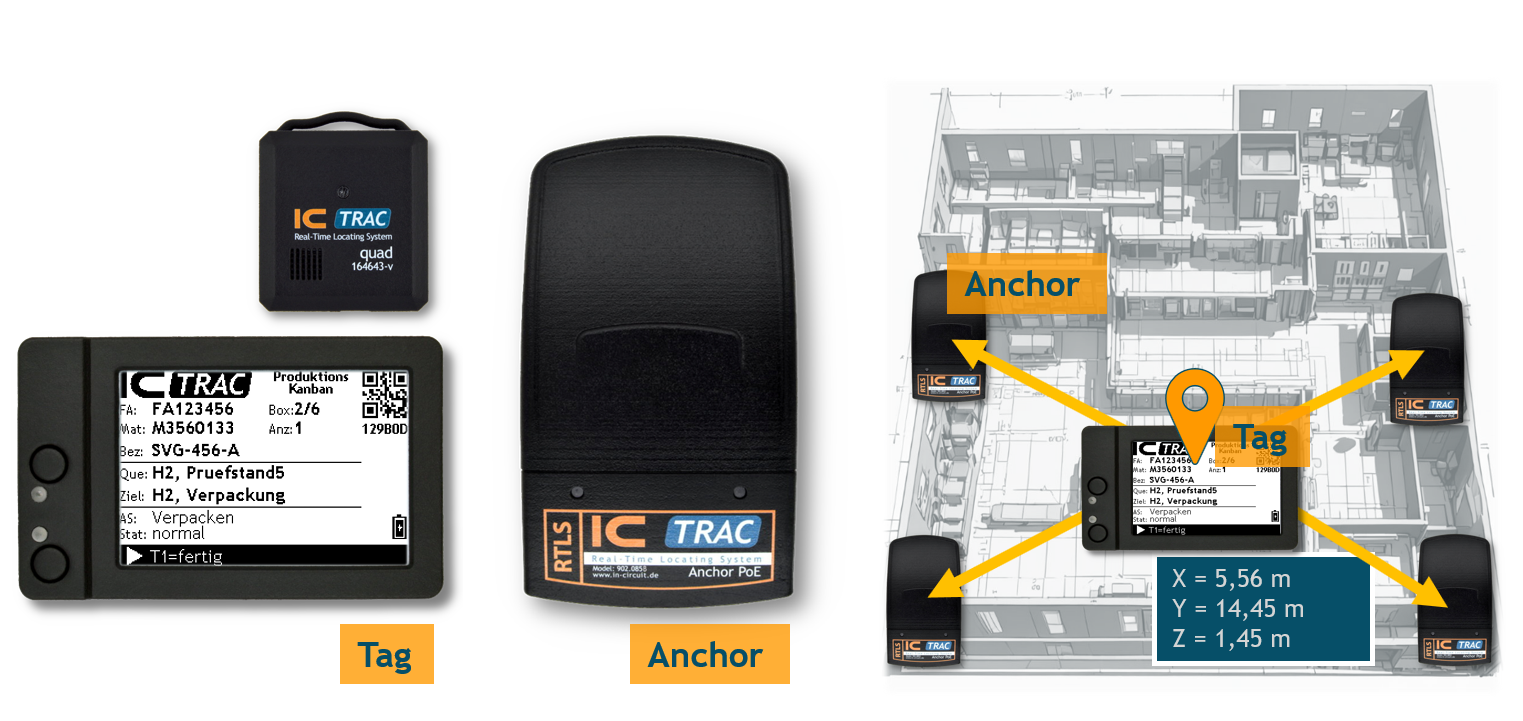

Die Infrastruktur: Anchors und Tags
The infrastructure: anchors and tags
ICTRAC nutzt fest installierte Anchors in der Halle und kompakte Tags an Warenträgern oder Fahrzeugen. Daraus entsteht ein digitales Abbild des Lagers in Echtzeit – lückenlos und zuverlässig.
ICTRAC uses permanently installed anchors in the building and compact tags on load carriers or vehicles. Together they form a digital picture of the warehouse in real time – complete and dependable.
- Senderaten bis 20 Hz je Tag
- update rates up to 20 Hz per tag
- Genauigkeit bis 10 cm
- accuracy down to 10 cm
- Sensorik: Beschleunigung, Temperatur, Druck, Feuchte
- sensors: acceleration, temperature, pressure, humidity
- bis zu 50.000 Tags je System
- up to 50,000 tags per system
- bis zu 5 Jahre Laufzeit je Batterieladung
- up to 5 years of operation per battery charge
Das Analyse-Dashboard
The analysis dashboard
Das Dashboard zeigt nicht nur, wo sich etwas befindet. Es rechnet aus, wie effizient die Routen sind und wie lange die Flotte steht – und macht damit sichtbar, was sonst niemand sieht.
The dashboard does more than show where things are. It works out how efficient the routes are and how long the fleet stands idle – making visible what otherwise nobody sees.
Dass Heatmaps und Sankey-Diagramme überhaupt etwas taugen, liegt an der Datenlage darunter: zwanzigmal je Sekunde eine Position auf zehn Zentimeter genau. Aus groben Daten ließen sich dieselben Bilder zeichnen – sie würden nur nichts beweisen.
Heatmaps and Sankey diagrams are only worth anything because of the data beneath them: a position twenty times a second, accurate to ten centimetres. The same pictures could be drawn from coarse data – they would simply prove nothing.
- einfache Einrichtung
- straightforward setup
- Statistiken samt Heatmaps
- statistics including heatmaps
- Sankey-Diagramme der Materialflüsse
- Sankey diagrams of material flows
- Zonen festlegen und Aktionen daran knüpfen
- define zones and attach actions to them
- Anbindung an ERP und WMS per MQTT, REST oder API
- connection to ERP and WMS by MQTT, REST or API
Robuste Technik aus eigener Fertigung
Robust hardware from our own production
Hinter ICTRAC stehen Jahre in der Entwicklung hochpräziser Funkmodule. Technik im Industriealltag muss bedingungslos funktionieren – deshalb entsteht sie hier von der ersten Leiterplatte bis zum Gehäuse im eigenen Haus.
Behind ICTRAC lie years of developing high-precision radio modules. Hardware in daily industrial use has to work without excuses – which is why it is built here in house, from the first circuit board to the enclosure.
- eigene Fertigung nach Industriestandards
- in-house production to industrial standards
- zentimetergenaues UWB-Ranging
- centimetre-accurate UWB ranging
- Leiterplatte, Firmware und Gehäuse aus einer Hand
- circuit board, firmware and enclosure from one source
- radino-Funkmodule und eigenes Antennendesign
- radino radio modules and our own antenna design
Vom Ort zur Entscheidung
From position to decision
Eine Position allein ändert nichts. Erst eine Regel macht daraus eine Handlung – und welche Regeln gelten, bestimmen Sie. Was sich aus Ort, Zeit und Zustand formulieren lässt, kann das System auslösen: eine Meldung, eine Sperre, einen Auftrag.
A position on its own changes nothing. Only a rule turns it into an action – and which rules apply is up to you. Whatever can be expressed in terms of place, time and state can trigger something: a message, a lock, an order.
Ein Tor bleibt zu
A gate stays shut
Sind mehr als zwei Stapler in einem Bereich, lässt sich das Tor nicht öffnen – oder eine Ampel schaltet. Die Regel gilt, ohne dass jemand hinsieht.
If more than two forklifts are in one area, the gate cannot be opened – or a signal lamp switches. The rule holds whether or not anyone is watching.
Ein Auftrag geht raus
An order goes out
Liegt eine Palette in einer bestimmten Zone und ist das Ziel frei, geht ein Fahrauftrag an einen Stapler – und erscheint dort auf dem E-Paper-Tag an Bord.
If a pallet sits in a defined zone and the destination is clear, a transport order goes to a forklift – and appears there on the e-paper tag on board.
Offen nach außen
Open to the outside
Was im Haus passiert, steht Ihrem WMS, ERP oder Leitstand offen – über gängige Schnittstellen, nicht über ein Format, das nur wir lesen können.
What happens on site is available to your WMS, ERP or control room – through common interfaces, not through a format only we can read.
Die beiden Beispiele sind zwei von beliebig vielen. In der Praxis entstehen die interessanten Regeln erst, wenn jemand seinen eigenen Ablauf kennt – und dann meist solche, auf die von aussen niemand gekommen wäre.
The two examples are two out of any number. In practice the interesting rules only emerge once somebody knows their own process – and then usually ones nobody from outside would have thought of.
ICTRAC und ICPROX greifen ineinander
ICTRAC and ICPROX interlock
Wer ICPROX im Einsatz hat, fängt bei ICTRAC nicht bei null an. Karte und Ereignis-Prozessor binden vorhandene ICPROX-Geräte ein – sie liefern mit, wo sich etwas bewegt, ohne dass dafür zusätzliche Technik ans Fahrzeug kommt.
If you already run ICPROX, ICTRAC does not start from nothing. Map and event processor take in the ICPROX devices you have – they contribute to the picture of what moves where, without extra hardware on the vehicle.
Beide Systeme wachsen so ineinander, statt nebeneinander zu stehen. Was zuerst angeschafft wurde, bleibt im Einsatz.
The two systems grow into each other instead of standing side by side. Whatever was bought first stays in service.
Die Daten finden ihren Weg zum Server per vermaschtem Funk – ohne WLAN, ohne Netzwerkdose an jedem Gerät. Zu verlegen ist damit nur noch Strom.
The data find their way to the server over a meshed radio network – no Wi-Fi, no network socket at every device. The only thing left to lay is power.
- kein WLAN und keine Datenkabel nötig
- no Wi-Fi and no data cabling required
- vermaschter Funk bis zum Server
- meshed radio all the way to the server
- vorhandene ICPROX-Geräte werden mitgenutzt
- existing ICPROX devices are used as they are
Fünf Jahre ohne Ladepause
Five years without a charging break
Die Tags sind von Grund auf auf lange Laufzeit ausgelegt. Bis zu fünf Jahre je Batterieladung – selbst dann, wenn eine E-Paper-Anzeige mit an Bord ist.
The tags are built for long service from the ground up. Up to five years per battery charge – even with an e-paper display on board.
Das ist der Unterschied zwischen einem System, das läuft, und einem, das jemand betreuen muss. Niemand zieht einmal im Jahr eine Flotte aus dem Verkehr, um sie zu laden.
That is the difference between a system that runs and one that somebody has to look after. Nobody takes a fleet out of service once a year just to charge it.
Lageroptimierung beginnt mit Daten
Warehouse optimisation starts with data
Lassen Sie uns gemeinsam prüfen, was ICTRAC in Ihrem Werk sichtbar machen würde. Das Gespräch ist unverbindlich, und wir sagen Ihnen auch, wenn sich der Aufwand nicht lohnt.
Let us look together at what ICTRAC would make visible in your plant. The conversation commits you to nothing, and we will also say so if the effort would not pay off.
