ICPROX

Wo es sich rechnet

Where it pays off

Oft genügt ein einziger vermiedener Schaden, und das System hat sich bezahlt gemacht.

A single damage avoided is often enough for the system to have paid for itself.

Zwei Hälften, die auch einzeln nützen

Two halves, each useful on its own

ICPROX besteht aus zwei Hälften, die sich einzeln einführen und später verbinden lassen: ICPROX-N in der Halle und ICPROX-P am Fahrzeug. Eine vierte Antenne an der Steuereinheit macht ein P-Fahrzeug zum Teilnehmer im N-Netz – dann reagiert es auch auf Gefahrenpunkte und Tore.

ICPROX consists of two halves that can be introduced separately and linked later: ICPROX-N in the building and ICPROX-P on the vehicle. A fourth antenna on the control unit makes a P vehicle a participant in the N network – it then also responds to danger points and gates.

ICPROX-N: die Halle reagiert selbst

ICPROX-N: the building reacts by itself

Module an Kreuzungen, Toren und Gefahrenstellen erkennen Fahrzeuge per Ultra-Breitband in einem einstellbaren Umkreis und reagieren sofort – mit Leuchte, Hupe oder Schranke vor Ort und mit einer Reduktionsanforderung ans Fahrzeug. Zwischen Halle und Fahrzeug liegt nie ein Kabel.

Modules at junctions, gates and hazardous locations detect vehicles by ultra-wideband within an adjustable radius and react immediately – with a beacon, a horn or a barrier on site, and with a reduction request to the vehicle. There is never a cable between building and vehicle.

Rüstet ein Fahrzeug später auf ICPROX-P um, hat sein 4R2I dort ausgedient – in der Halle arbeitet es als SPOT oder GATE einfach weiter. Verloren ist nichts, es wechselt nur den Platz.

If a vehicle later moves up to ICPROX-P, its 4R2I has served its purpose there – in the building it simply carries on as a SPOT or a GATE. Nothing is wasted, it only changes place.

ICPROX-P: das Fahrzeug erkennt seine Umgebung

ICPROX-P: the vehicle sees its surroundings

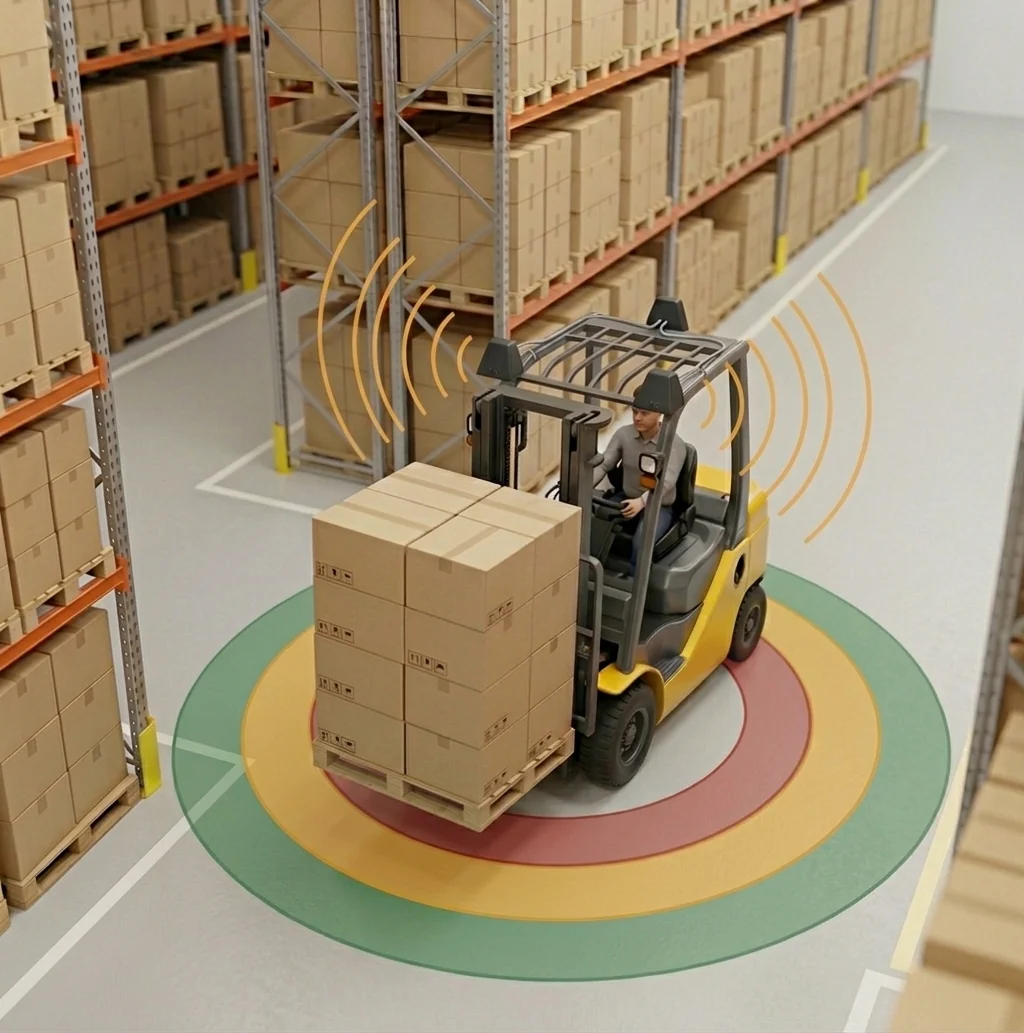

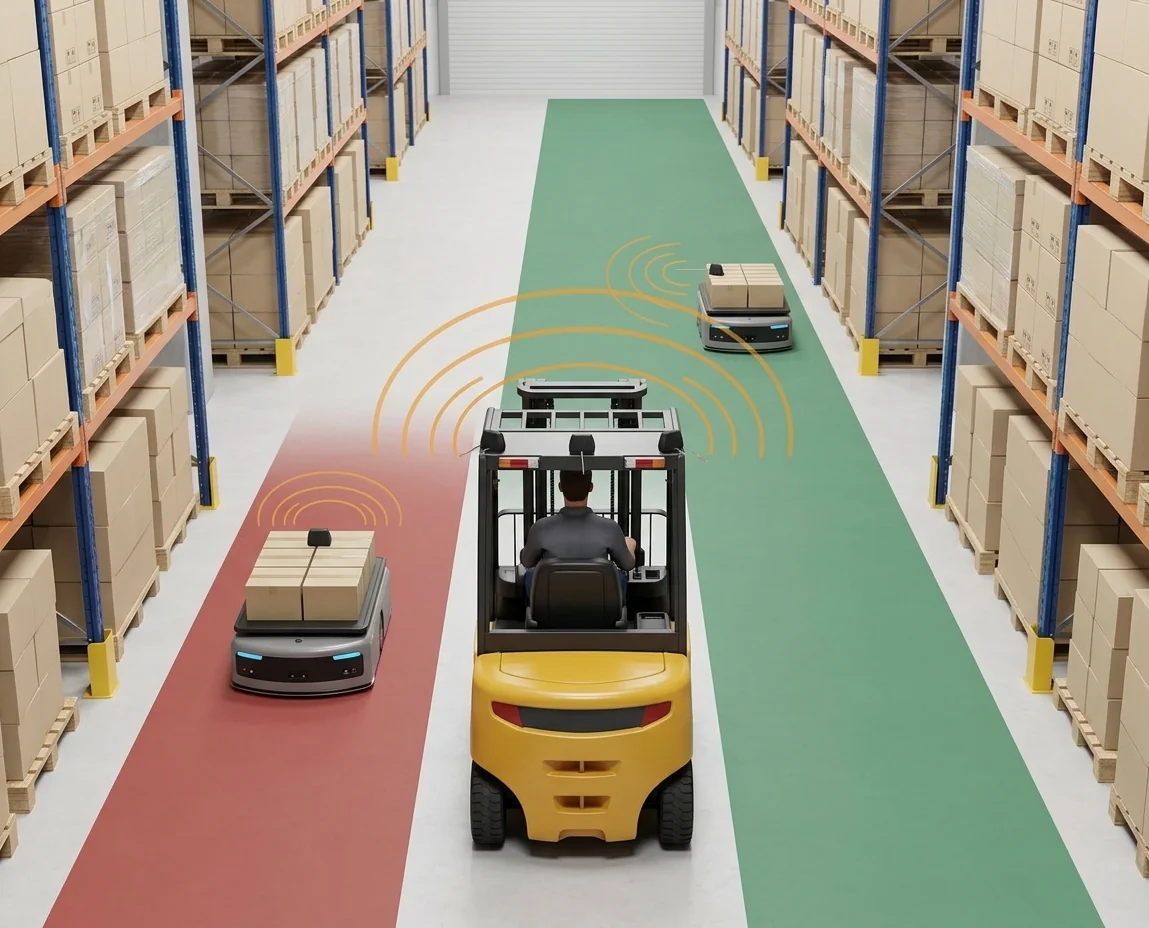

Antennen am Fahrzeug messen laufend den Abstand zu jedem Tag ringsum – getragen von Personen, angebaut an anderen Fahrzeugen oder an AGV. Aus Abstand und Richtung leitet die Steuereinheit die Reduktionsstufe ab. ICPROX-P erkennt Personen – das ist der entscheidende Unterschied zu einer reinen Infrastrukturanlage.

Antennas on the vehicle continuously measure the distance to every tag around it – worn by people, fitted to other vehicles or to AGVs. From distance and direction the control unit derives the reduction level. ICPROX-P detects people – the decisive difference from an infrastructure-only installation.

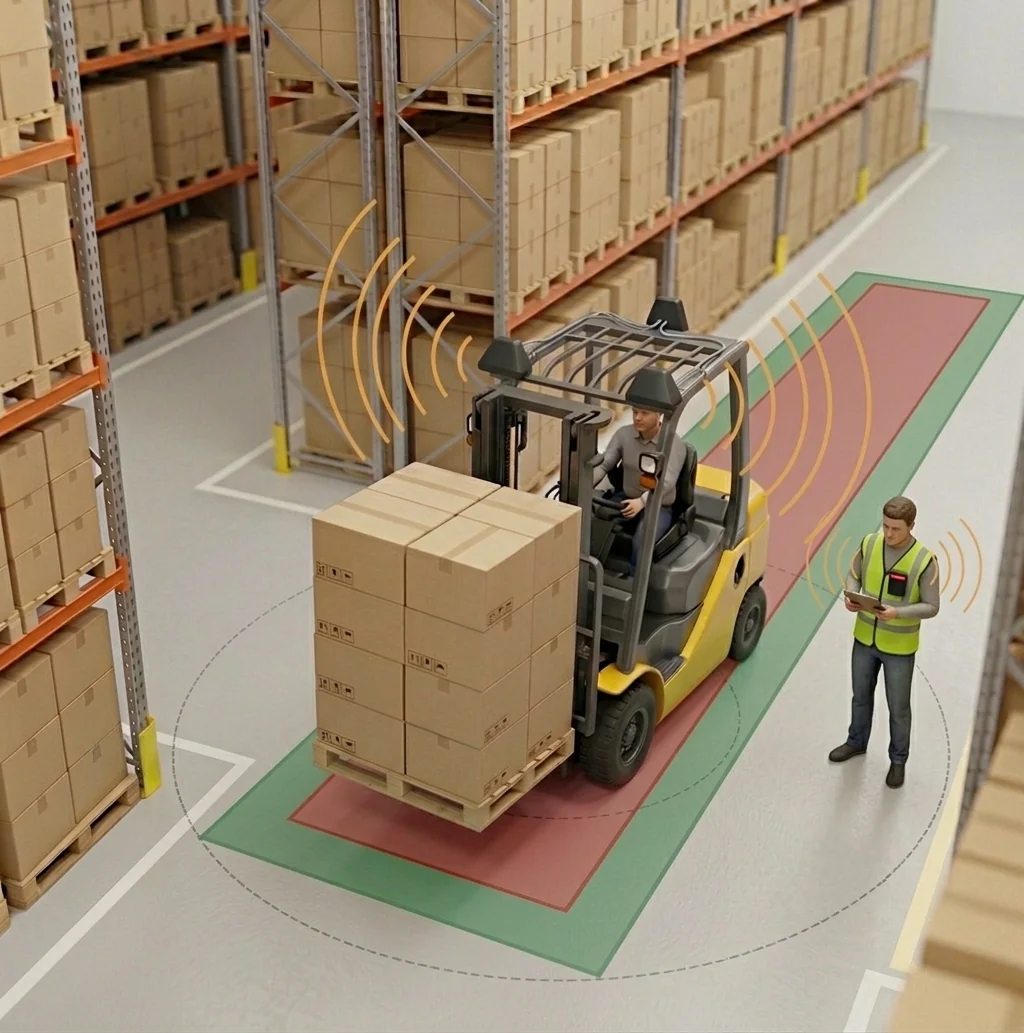

Wie genau es hinsieht, hängt an der Zahl der Antennen:

How precisely it looks depends on the number of antennas:

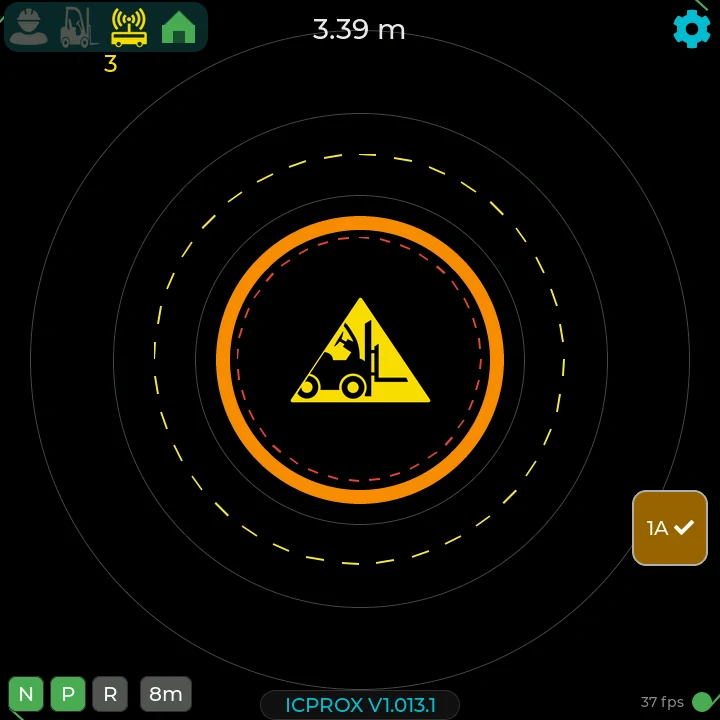

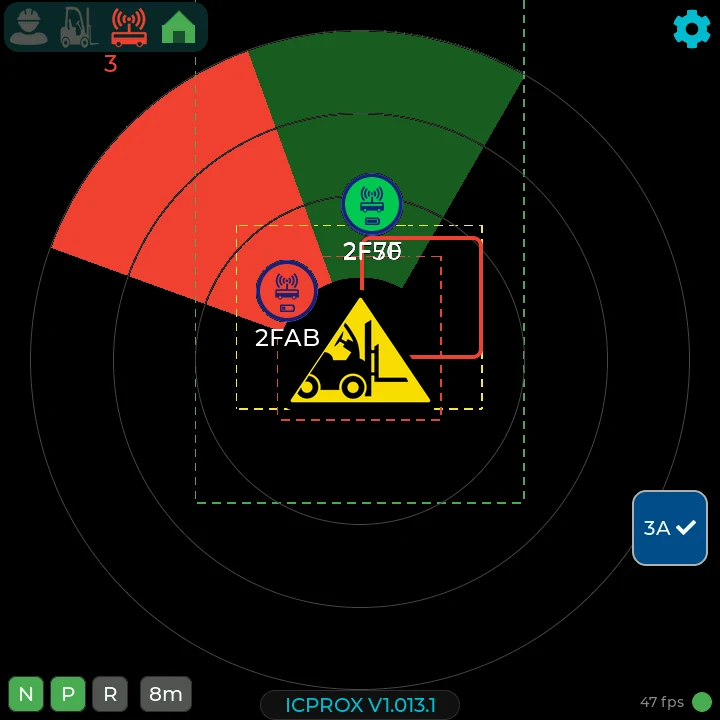

Und so stellt sich dieselbe Lage auf dem Display dar – einmal mit einer Antenne, einmal mit dreien:

And this is how the same situation appears on the display – once with one antenna, once with three:

Komponenten

Components

Jedes Teil einzeln erhältlich – Anlagen lassen sich jederzeit erweitern.

Every part available separately – installations can be extended at any time.

ICPROX-CPU902.220 Steuereinheit am Fahrzeug: wertet die Messungen aus, schaltet vier Relais, stellt die Weboberfläche bereit Control unit on the vehicle: evaluates measurements, switches four relays, provides the web interface ICPROX-Display902.217 Touchdisplay mit Umgebungskarte und Annäherungston Touch display with surroundings map and proximity tone ICPROX-ANT902.218 UWB-Antenne: eine für den Abstand, drei für Abstand und Richtung, optional eine für die Anbindung an die Halle UWB antenna: one for distance, three for distance and direction, optionally one to link to the building ICPROX-4R2I902.199B Infrastrukturmodul für Gefahrenpunkte, Tore und Fahrzeuge – vier Relais, zwei Eingänge, Leuchtleiste Infrastructure module for danger points, gates and vehicles – four relays, two inputs, light bar ICPROX-Tag902.214 Tragbarer Sender, an dem die Antennen Personen und Fahrzeuge erkennen – als Personen-, Fahrzeug- oder AGV-Tag Portable transmitter by which antennas detect people and vehicles – as person, vehicle or AGV tag

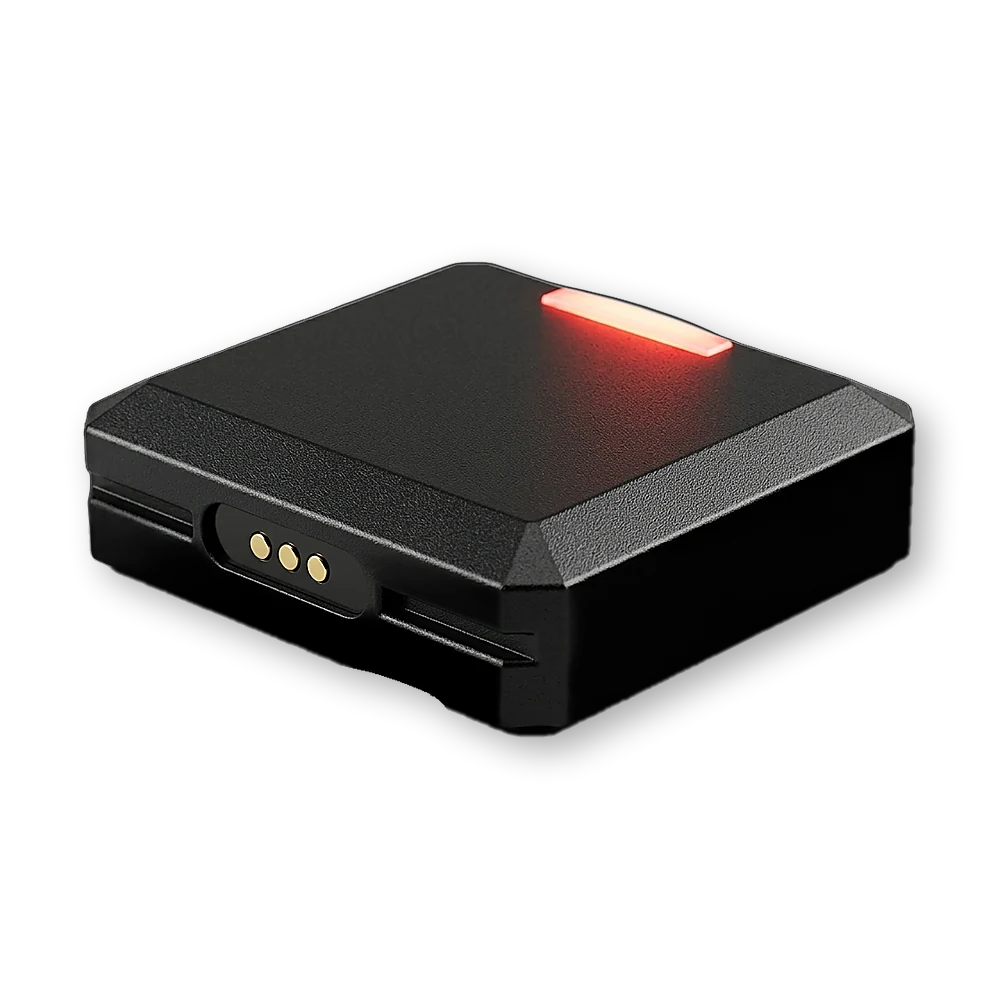

ICPROX-Tag S902.214B Deutlich kleiner und bequem am Handgelenk oder am Lanyard zu tragen – ein Armband ist erhältlich. Hält rund 24 Stunden Noticeably smaller and comfortable to wear on the wrist or a lanyard – a wristband is available. Runs for about 24 hours

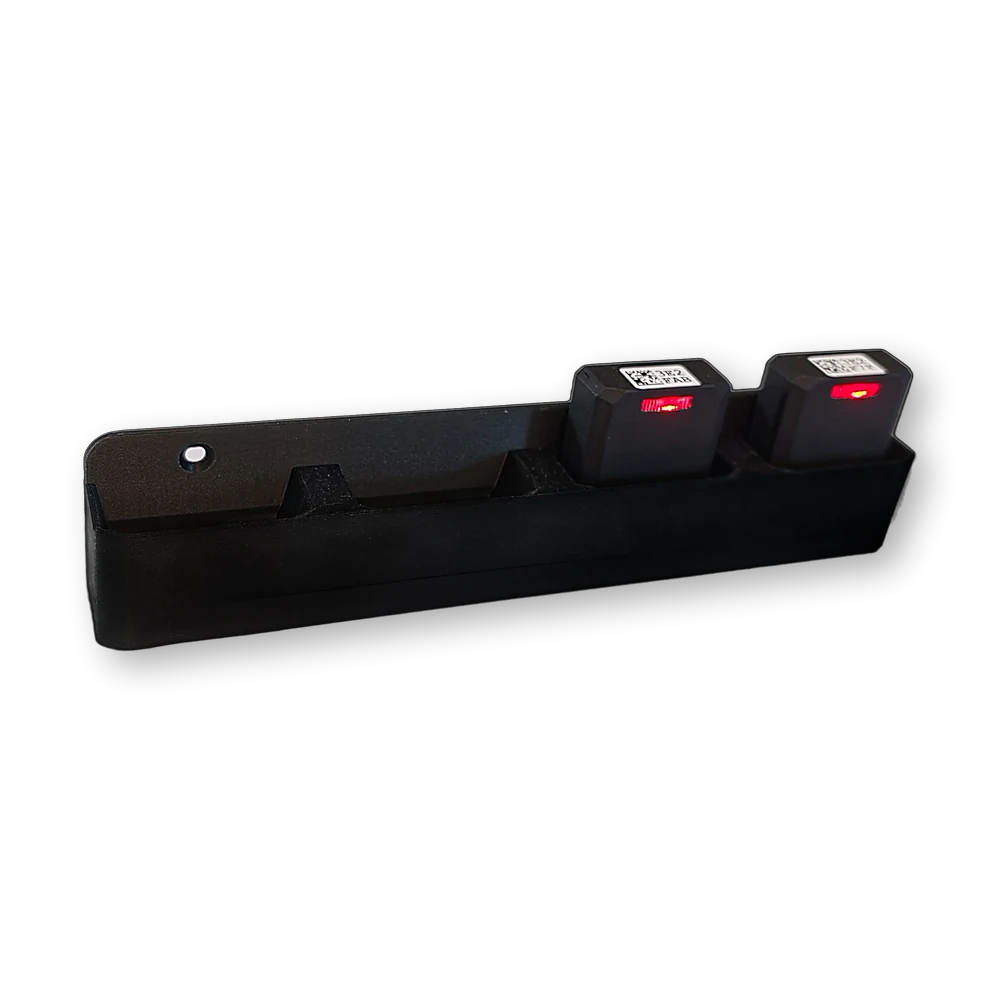

ICPROX-Ladeschale902.237 Lädt vier Tags nebeneinander, Stromversorgung über USB Charges four tags side by side, powered via USB

ICPROX-SEC902.206 Zugangskontrolle mit RFID-Ausweisen, am Fahrzeug oder an der Tür Access control with RFID cards, on the vehicle or at the door ICPROX-KEY902.230 Konfigurationsschlüssel, gibt die Weboberfläche der Steuereinheit frei Configuration key, unlocks the web interface of the control unit

Sets für das vollständige System

Sets for the full system

Drei fertige Zusammenstellungen aus Steuereinheit, Display und Antennen. Welche passt, hängt davon ab, wie weit das Fahrzeug sehen soll. Das Kompaktgerät ICPROX-4R2I braucht kein Set – es ist ein einzelner Artikel.

Three ready-made combinations of control unit, display and antennas. Which one fits depends on how far the vehicle needs to see. The compact ICPROX-4R2I needs no set – it is a single item.

ICPROX-SET902.225 Einstieg: Erkennung in Hauptfahrtrichtung Entry level: detection in the main direction of travel Steuereinheit · Display · 1 Antenne Control unit · display · 1 antenna ICPROX-SET-360902.228 Rundumerkennung mit Richtung All-round detection with direction Steuereinheit · Display · 3 Antennen Control unit · display · 3 antennas ICPROX-SET-360+N902.229 Rundumerkennung und Anbindung an Gefahrenpunkte und Tore All-round detection plus link to danger points and gates Steuereinheit · Display · 3 Antennen · 1 Antenne für die Halle Control unit · display · 3 antennas · 1 antenna for the building

Technische Daten

Technical data
