Drei UWB-Anker nach FiRa-Standard, ein Ladekoffer, fertig: Die Anker werden im Raum verteilt, ihre Positionen in der App eingetragen — danach bestimmt ein UWB-fähiges Smartphone laufend seine Position in der Ebene. Ein Gateway, einen Server oder eine Verkabelung braucht es nicht.
Jeder Anker ist ein quad-Tag mit dem radino40 DW3000: UWB-Funkchip DW3000 von Qorvo für die Abstandsmessung und Mikrocontroller nRF52840 mit Bluetooth Low Energy für den Verbindungsaufbau zum Telefon. Die FiRa-Firmware ist aufgespielt. Das Telefon findet die Anker über Bluetooth, handelt die FiRa-Parameter selbst aus und misst dann den Abstand zu jedem Anker auf etwa 10 cm genau.

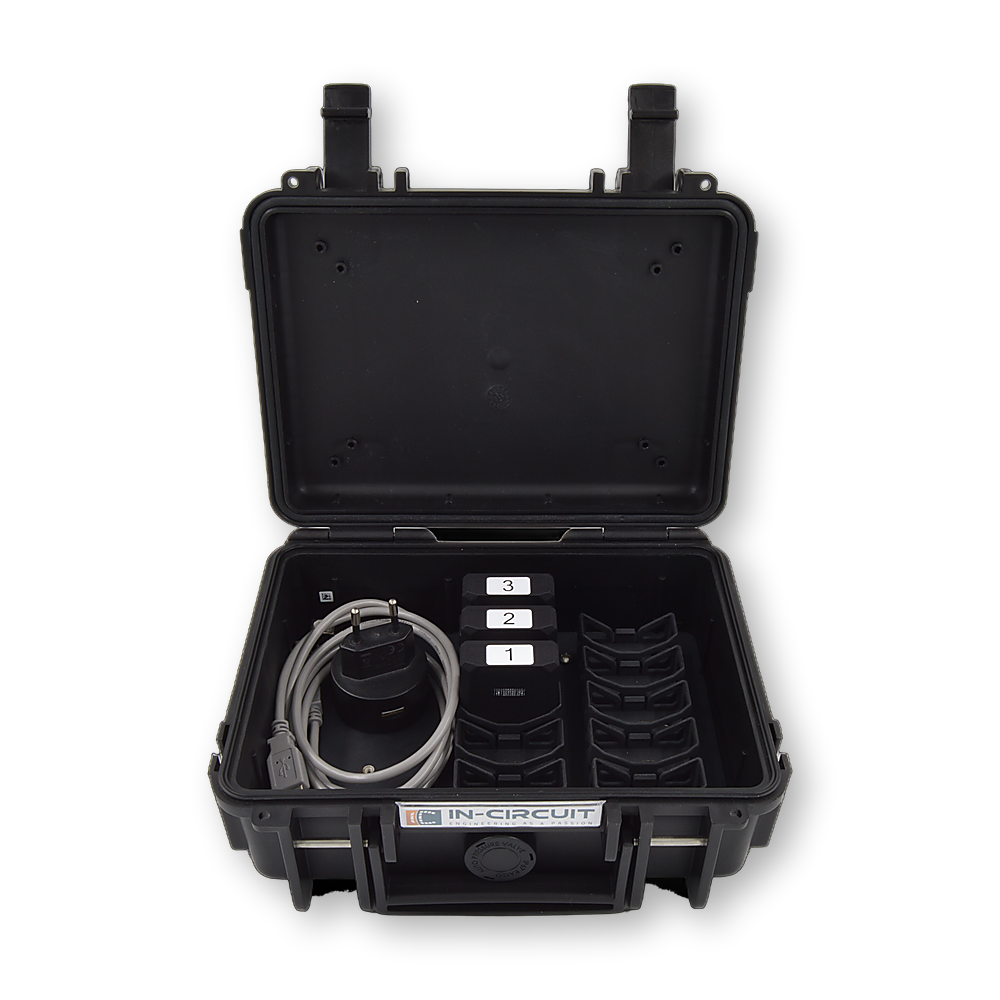

Das Set lässt sich auf bis zu zehn Anker erweitern. Der Ladekoffer hat zehn Plätze — er nimmt also auch das voll ausgebaute System auf und lädt alle Anker gleichzeitig.
- 3 Anker nach FiRa-Standard, nummeriert, FiRa-Firmware aufgespielt
- Position der Anker in der App eintragen — die Ortung beginnt
- Erweiterbar auf bis zu 10 Anker (FiRa-Anker DW3000, 902.079A020)

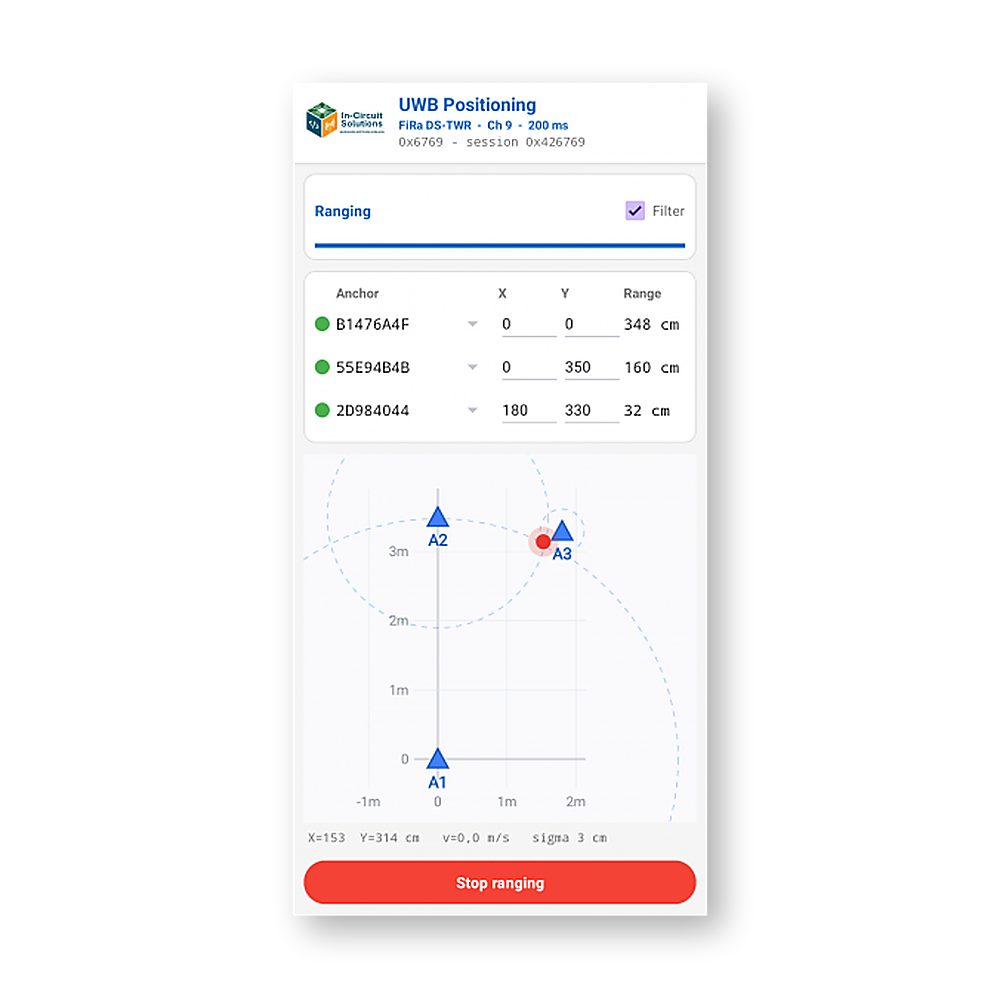

- Android ab Version 12 mit FiRa-fähigem UWB-Chip: Positionsbestimmung mit der kostenlosen Referenz-App (APK)
- iPhone mit U1- oder U2-Chip: Abstand und — wo das Telefon sie liefert — Richtung über Apple Nearby Interaction
- Ladekoffer mit 10 Plätzen, USB-Ladegerät und Kabel im Set
Technische Daten
| Artikelnummer | 902.236 |

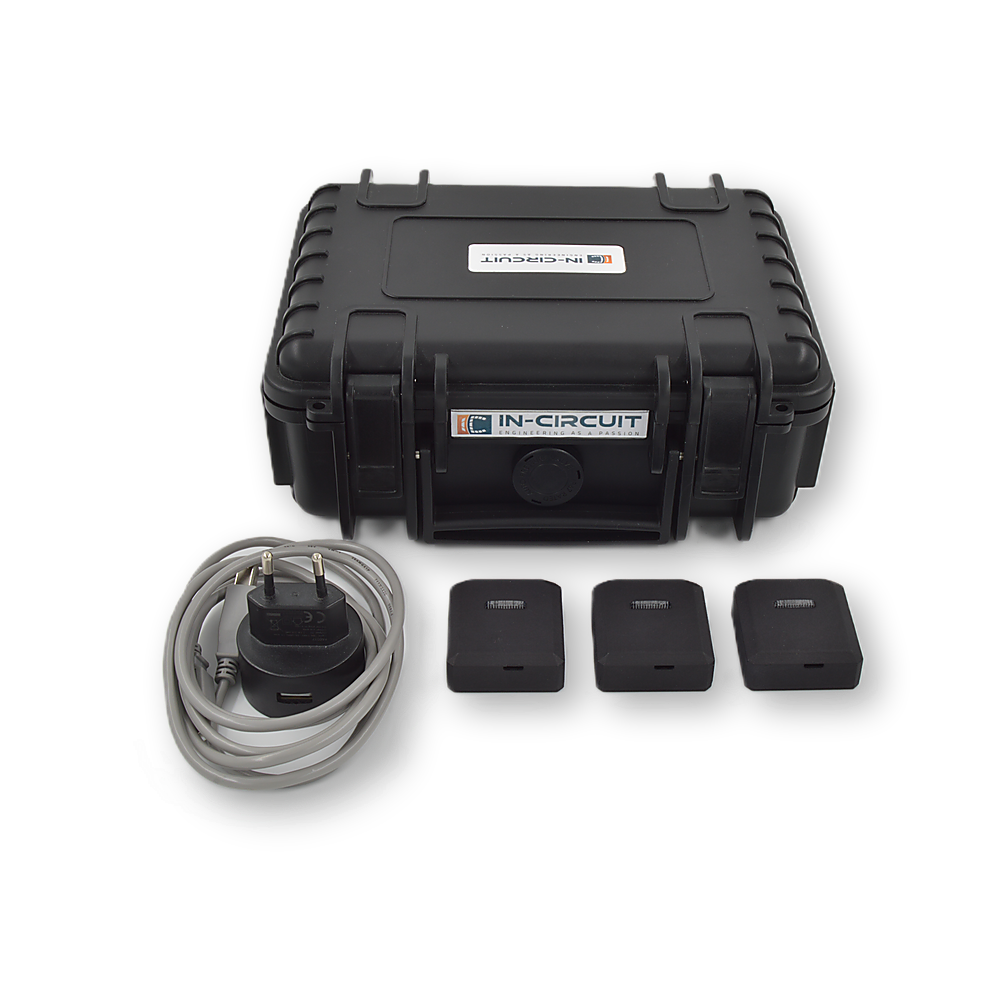

| Lieferumfang | 3 × FiRa-Anker DW3000 (902.079A020), Ladekoffer ICCase10 mit 10 Plätzen, USB-Ladegerät 5 V / 2,1 A, USB-Kabel A auf B (1,8 m) |
| Ortungsverfahren | UWB nach FiRa, Zwei-Wege-Laufzeitmessung (DS-TWR) |
| UWB-Kanäle | 5 (6,5 GHz) und 9 (8 GHz) |
| Messgenauigkeit Abstand | ca. 10 cm |
| Anker je System | 3 bis 10 |
| Funkmodul je Anker | radino40 DW3000 (Qorvo DW3000, Nordic nRF52840) |
| Akku je Anker | LiPo 1000 mAh, Laden über USB-Micro oder im Koffer |
| Smartphone | Android ab 12 mit FiRa-fähigem UWB-Chip; iPhone mit U1/U2 (Abstand, Richtung) |
| Software | Android-Referenz-App (APK, kostenlos); SDK auf Anfrage |
| Ladekoffer (L × B × H) | 230 × 180 × 90 mm |
Mehr dazu
🛒 Passend dazu: FiRa-Anker DW3000 · radino40 DW3000 fira Funkmodul
| Gewicht | 929 g |
|---|---|
| Maße | 230 × 180 × 90 mm |
| HS Code | 85423190 |
