Die ICPROX-CAM sichert den Rückraum des Fahrzeugs – auch dort, wo die Funkortung nichts sieht: Paletten, Wände, abgestellte Anhänger tragen kein Tag. Eine Kamera erkennt die Kanten im Bild, ein eingebauter TOF-Sensor misst die Entfernung und bestätigt sie. Gewertet wird nur, was beide Verfahren bestätigen.
Eingerichtet wird über die integrierte Web-Oberfläche. Die CAM arbeitet mit der ICPROX-CPU und mit dem ICPROX-4R2I als Fahrzeugmodul zusammen. Beide werten einen Logikeingang für die Rückwärtsfahrt aus – die Rückraumsensorik lässt sich damit so schalten, dass sie erst beim Einlegen des Rückwärtsgangs wirkt.
Auf dem ICPROX-Display erscheint der Rückraum als Halbkreis in vier Sektoren, jeder in der Farbe der Reduzierstufe, die für ihn gerade gilt. Damit ist zu sehen, wo hinten etwas ist, nicht nur dass dort etwas ist.
- Kamera mit Kantenerkennung, validiert durch einen integrierten TOF-Sensor
- Erfasst Objekte ohne Tag – Paletten, Wände, Anhänger
- Vier Sektoren auf dem ICPROX-Display, jeder in der Farbe seiner Reduzierstufe
- Montage hinten oben am Dach oder links und rechts am Gegengewicht
- Einrichtung über die integrierte Web-Oberfläche
- Für ICPROX-CPU und ICPROX-4R2I; Scharfschaltung nur bei Rückwärtsfahrt möglich
Technische Daten
| Artikelnummer | 902.233 |
| Verfahren | Kamera mit Kantenerkennung, validiert durch TOF-Entfernungsmessung |
| Anzeige | Halbkreis in vier Sektoren auf dem ICPROX-Display |
| Einrichtung | integrierte Web-Oberfläche |
| Zusammenspiel | ICPROX-CPU oder ICPROX-4R2I als Fahrzeugmodul |
| Erfassungsbereich | 100° × 60°, Reichweite bis 6 m |
| Anschluss | N-Bus des ICPROX-Systems (24 V, A, B, GND) |
| Leistungsaufnahme | ca. 1,5 W |
| Schutzart | IP54 |
| Betriebstemperatur | 0 … 70 °C |
| Abmessungen (L × B × H) | 60 × 50 × 30 mm |
| Gewicht | 45 g |
| Spannungsversorgung | 8–24 V DC |
| Material | PA12 |
| Farbe | Schwarz |
Mehr dazu
Datenblatt ICPROX-CAM (PDF)
Ausführliche Anleitung: ICPROX-CAM
ICPROX-Systemübersicht im Wiki
| Gewicht | 45 g |
|---|---|
| Maße | 60 × 50 × 30 mm |
| ArtNr | |
| HS Code | 85423190 |
| Material | PA12 |
| Farbe | Schwarz |
| Spannungsversorgung | 8-24 V DC |
| Anschluss | N-Bus des ICPROX-Systems (24 V, A, B, GND) |
| Betriebstemperatur | 0 … 70 °C |
| Erfassungsbereich | 100° × 60° |
| Leistungsaufnahme | ca. 1,5 W |
| Reichweite | bis 6 m |
| Schutzart | IP54 |

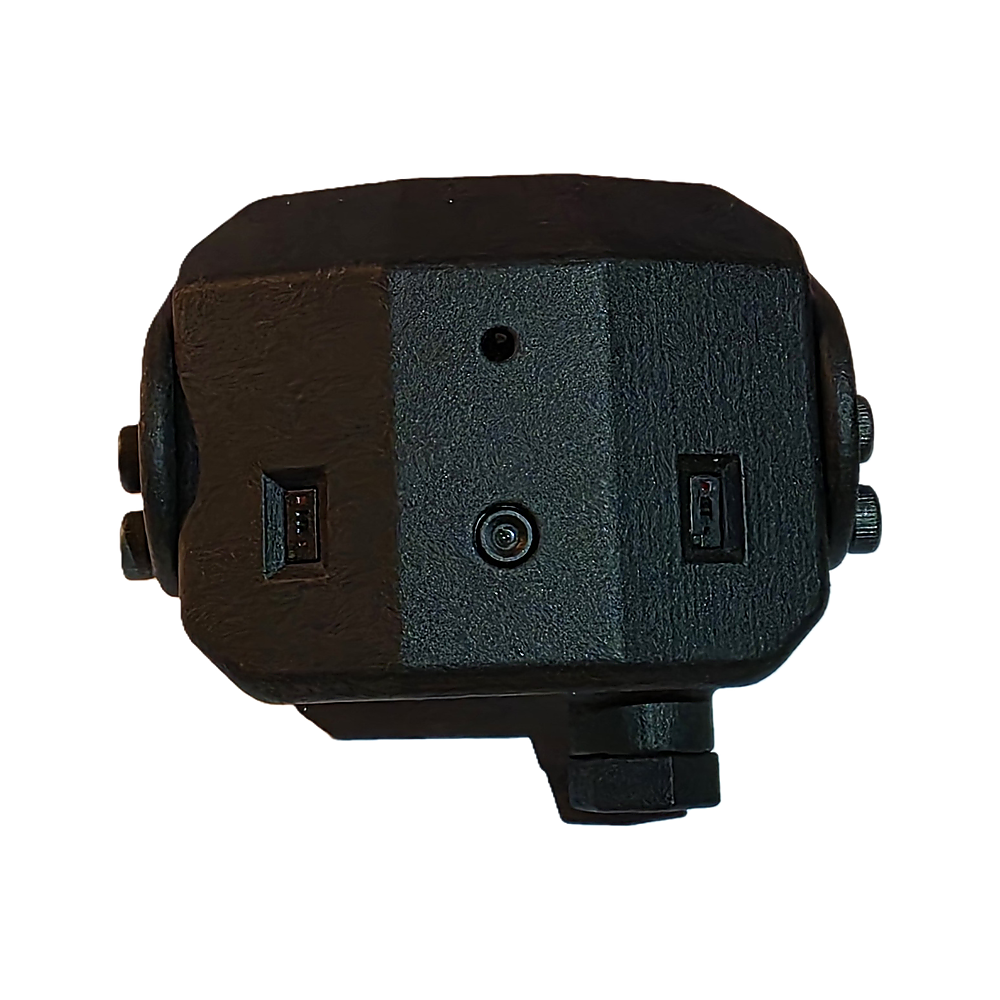

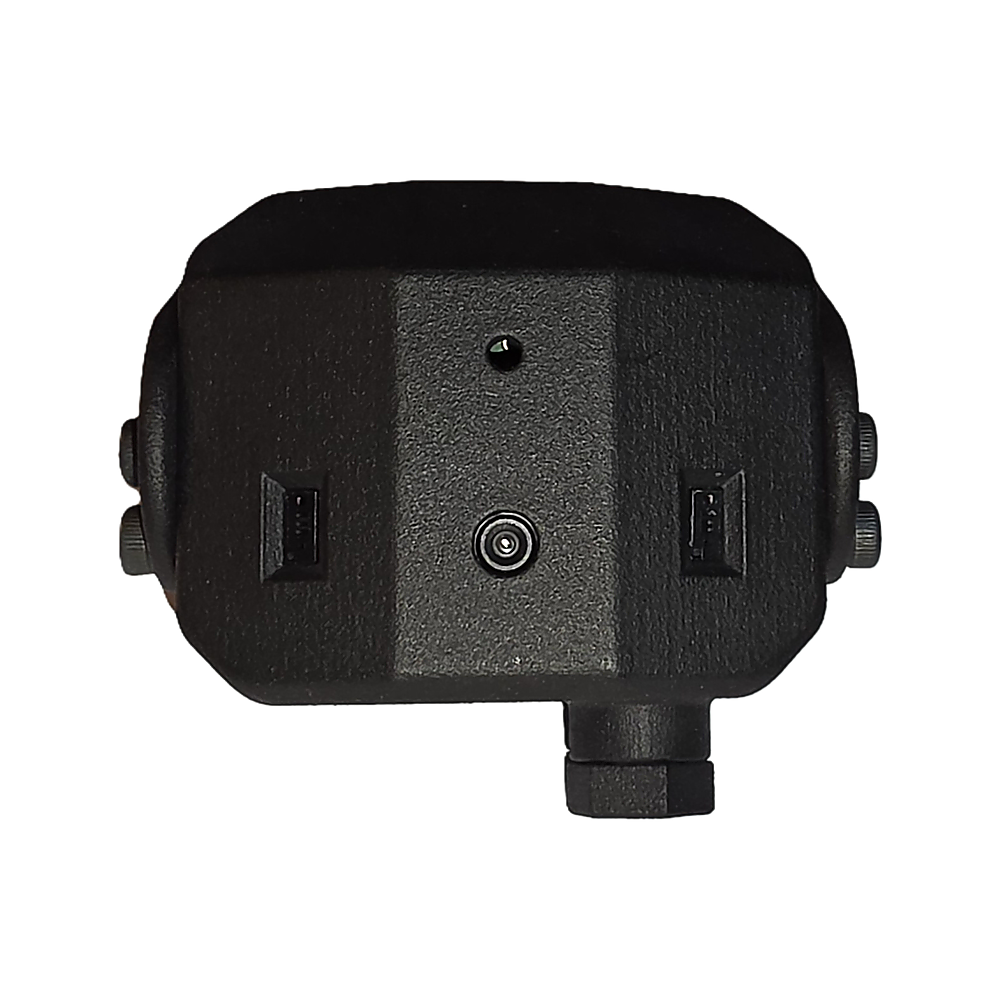

ICPROX-CAM – der Rückraumsensor
Die ICPROX-CAM sichert den Rückraum des Fahrzeugs – auch dort, wo die Funkortung nichts sieht: Paletten, Wände, abgestellte Anhänger tragen kein Tag. Eine Kamera erkennt die Kanten im Bild, ein eingebauter TOF-Sensor misst die Entfernung und bestätigt sie. Gewertet wird nur, was beide Verfahren bestätigen.
