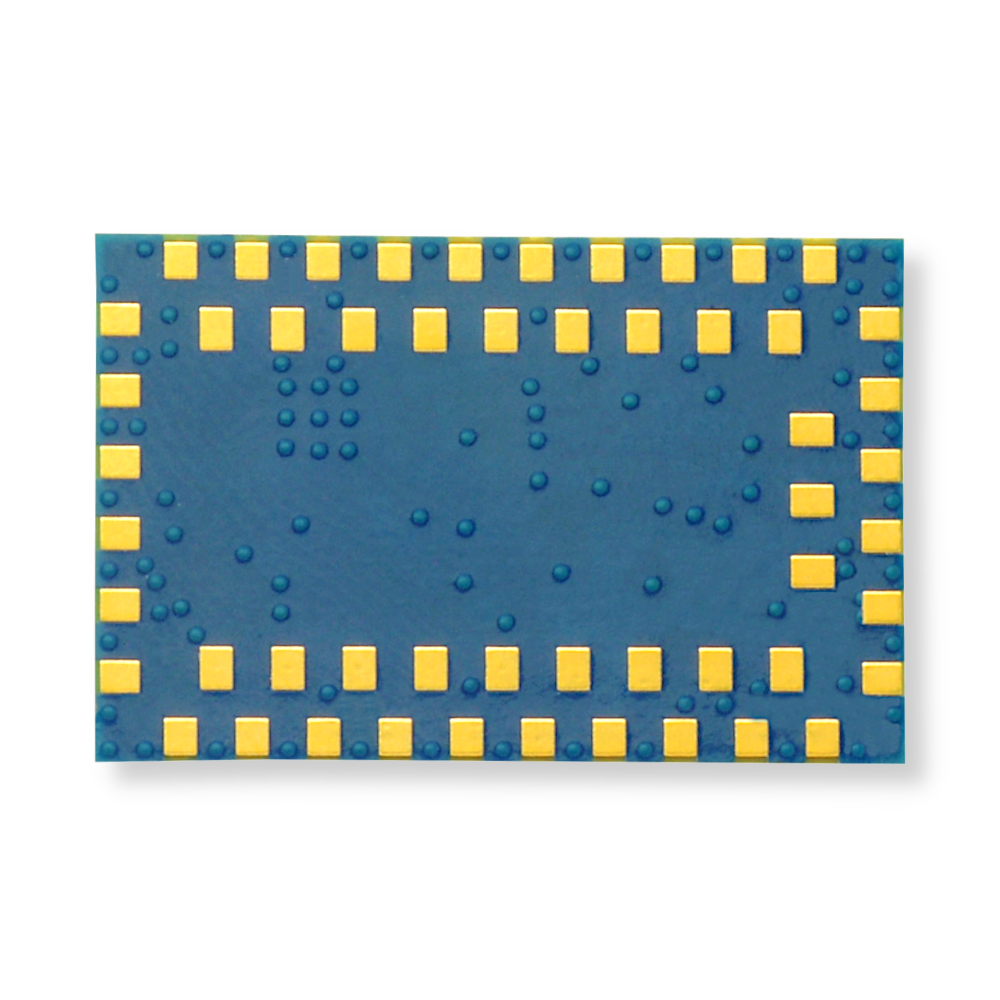

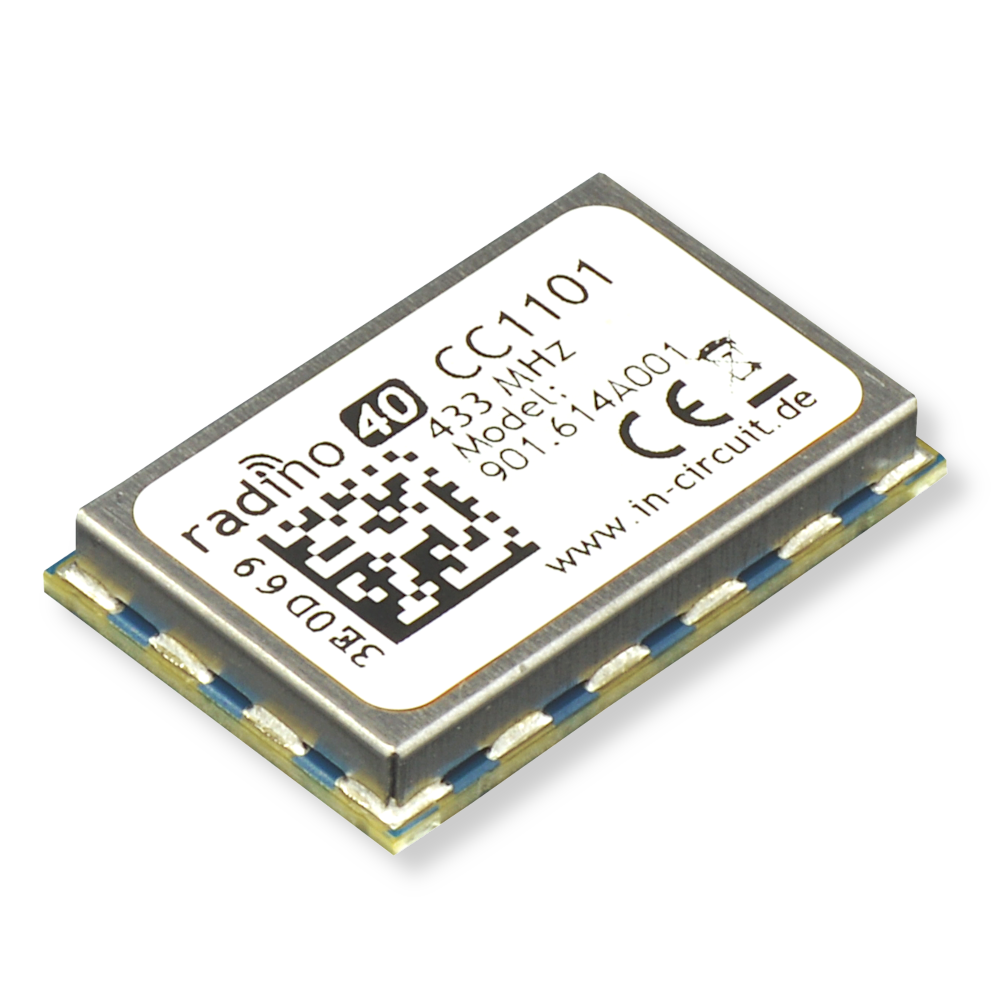

radino40 CC1101 433MHz Funkmodul

Das radino40 CC1101 433MHz kombiniert einen nRF52840 Mikrocontroller von Nordic Semiconductor mit dem CC1101 Funkchip von Texas Instruments zum kompakten radino40 Formfaktor. Der TI CC1101 ist ein energieeffizienzter Drahtlos-Transceiver für Sub-1 GHz. Der nRF52840 mit 32-bit ARM® Cortex®-M4 CPU mit FPU,  64 MHz Taktfrequenz, 1MB Flash, 256 MB RAM stellt optimale Rechenleistung und optimale Low-Power Funktionalitäten zur Verfügung. Darüber hinaus bietet er eine eigene 2.4GHz Funkschnittstelle mit zahlreichen unterstützten Funkstandards an.
Das radino40 CC1101 433MHz bietet optimale Anbindung des CC1101-Funkchips bei niedrigstem Schlafstrombedarf (<2.3µA mit RTC) und ist damit die beste Wahl für langlebige, batteriebetriebene Funk-Systeme.

Eingenschaften:

• Drahtlos-Transceiver CC1101von Texas Instruments
  • energieeffizient
  • Frequenzbereich 430 – 435 MHz
• nRF521840 von Nordic Semiconductor
  • 32-bit ARM® Cortex®-M4 CPU mit FPU, 64 MHz
  • 1 Mbyte Flash, 256 kbyte RAM
  • Dynamischer Multiprotocol-Transceiver:
    • Bluetooth 5 / Bluetooth Low Energy
    • IEEE 802.15.4/Thread
    • ANT/ANT+
    • Proprietäre 2,4 GHz
  • 4×4 channel pwm unit mit EasyDMA
  • 12 bit 200 ksps ADC
  • 5x 32 bit timer mit counter mode
  • USB 2.0, I²C, QSPI, SPI, UART, NFC-A
  • Qadrature decoder (QDEC)
  • 3x RTC
• 40 GPIOs
• Schlafstrom <2.3µA

Wir stellen umfangreiche Software-Beispiele mit Sourcecode in unserem Wiki zur Verfügung.
Die Auslieferung erfolgt mit integriertem Bootloader ohne Firmware.
