Das SpiderR40ESP32C3 macht aus einem radino40-Funkmodul ein arbeitsfähiges Gerät: USB-C, Antennenbuchse, Spannungsversorgung und sämtliche Anschlüsse des Moduls auf Lötpads — auf 50,8 × 25,4 mm. Dazu sitzt ein ESP32-C3 mit WLAN und Bluetooth auf der Platine, der sich mit dem radino40 eine UART teilt.
Ausgeliefert wird das Board mit bereits aufgelötetem radino40. Welches Modul darauf sitzt, bestimmt das Funkverfahren — die Platine bleibt dieselbe.
- Träger für radino40-Module: CC1101, DW1000, DW3000
- ESP32-C3FH4 mit 4 MB Flash, WLAN und Bluetooth LE
- USB-C für Versorgung, Programmierung und serielle Verbindung
- RP-SMA-Antennenbuchse für das radino40
- Alle Anschlüsse des radino40 auf Lötpads im Raster 2,54 mm
- Fünf freie Anschlüsse des ESP32-C3 (IO0 bis IO4)
- Versorgung über USB-C, 5 V oder 24 V — die Eingänge sind entkoppelt
- 3,3 V aus einem Linearregler, bis 600 mA
- Zwei Taster, drei Leuchtdioden
- 50,8 × 25,4 mm, 12 g

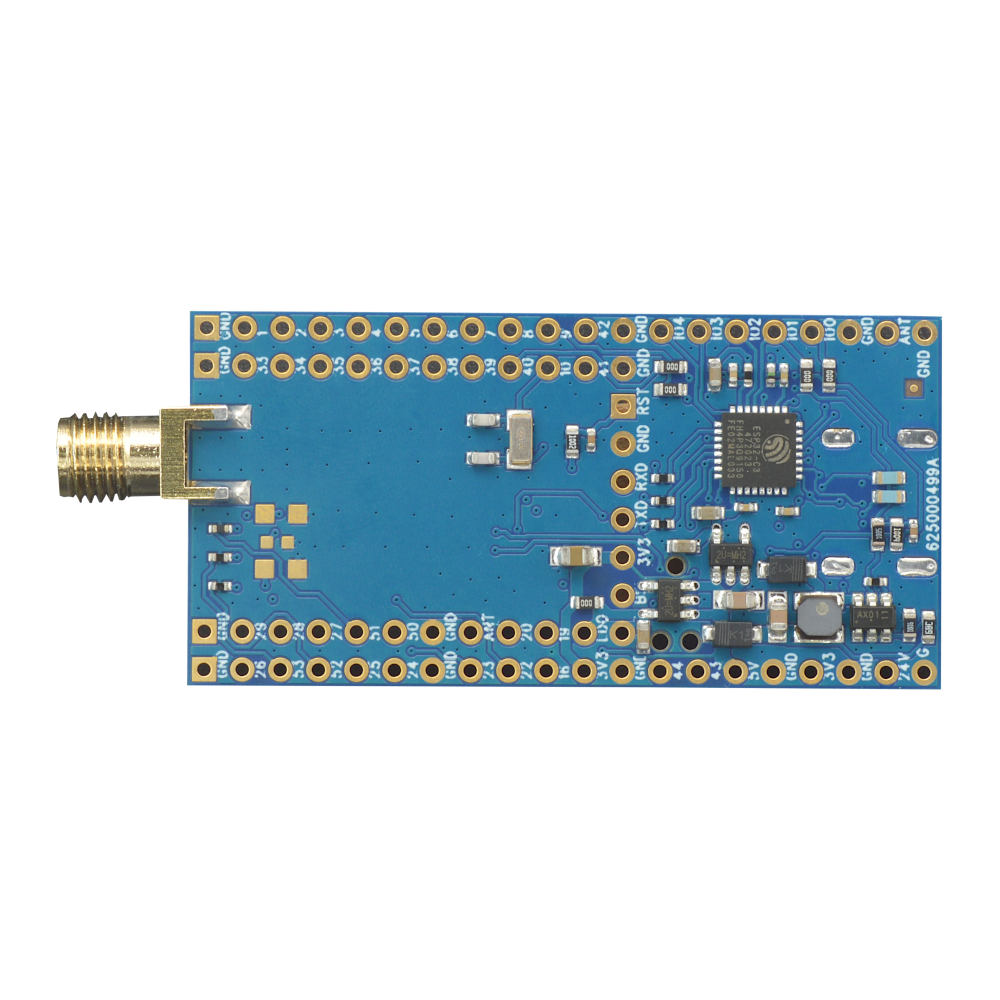

Der ESP32-C3
Mitgeliefert wird eine Firmware, die ihn als USB-UART-Brücke betreibt: Das Board meldet sich am Rechner als serielle Schnittstelle, und das radino40 lässt sich unmittelbar ansprechen und programmieren. Der Quelltext liegt als Arduino-Sketch bei und taugt als Ausgangspunkt für eigene Firmware — der ESP32-C3 kann ebenso die Anbindung ans Netz übernehmen, während das radino40 den Funkverkehr führt.
Der angegebene Preis ist der der Platine. Das radino40 wählen Sie oben aus – es wird aufgelötet und geprüft geliefert; sein Preis kommt hinzu.
Bestückungsoptionen

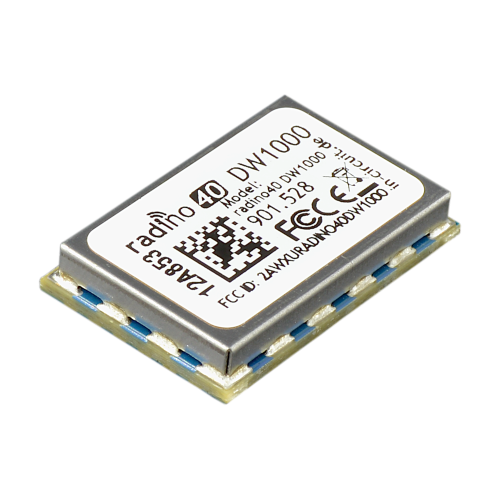

| Art.-Nr. | radino40 | Wofür | Preis |
| 901.637B | CC1101 433 MHz | Schmalband, große Reichweite | 30,00 € |
| 901.637B002 | CC1101 868 MHz | Schmalband, SRD-Band | 30,00 € |
| 901.637B001 | DW1000 | Ultrabreitband, Ortung | 35,90 € |
| 901.637B004 | DW1000 mit TCXO | Ultrabreitband, engere Frequenztoleranz | 35,00 € |
| 901.637B003 | DW3000 | Ultrabreitband nach FiRa | 45,00 € |

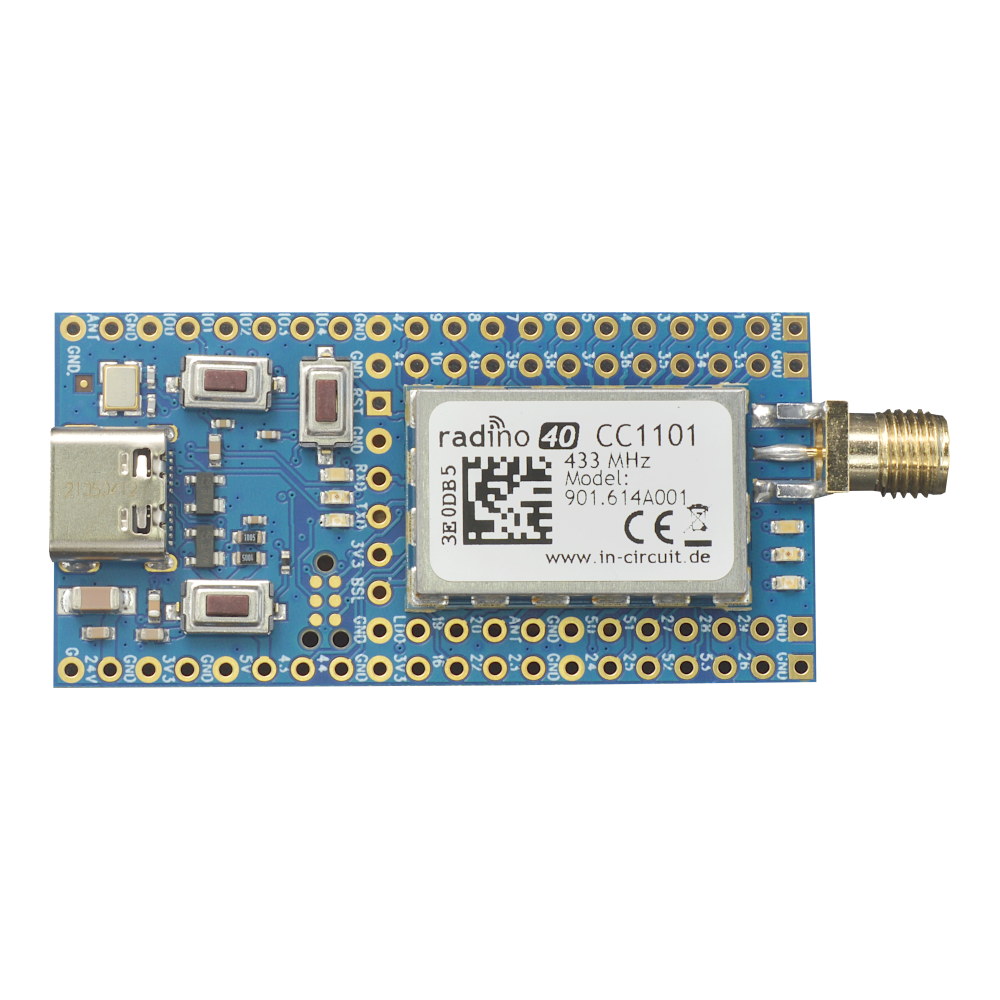

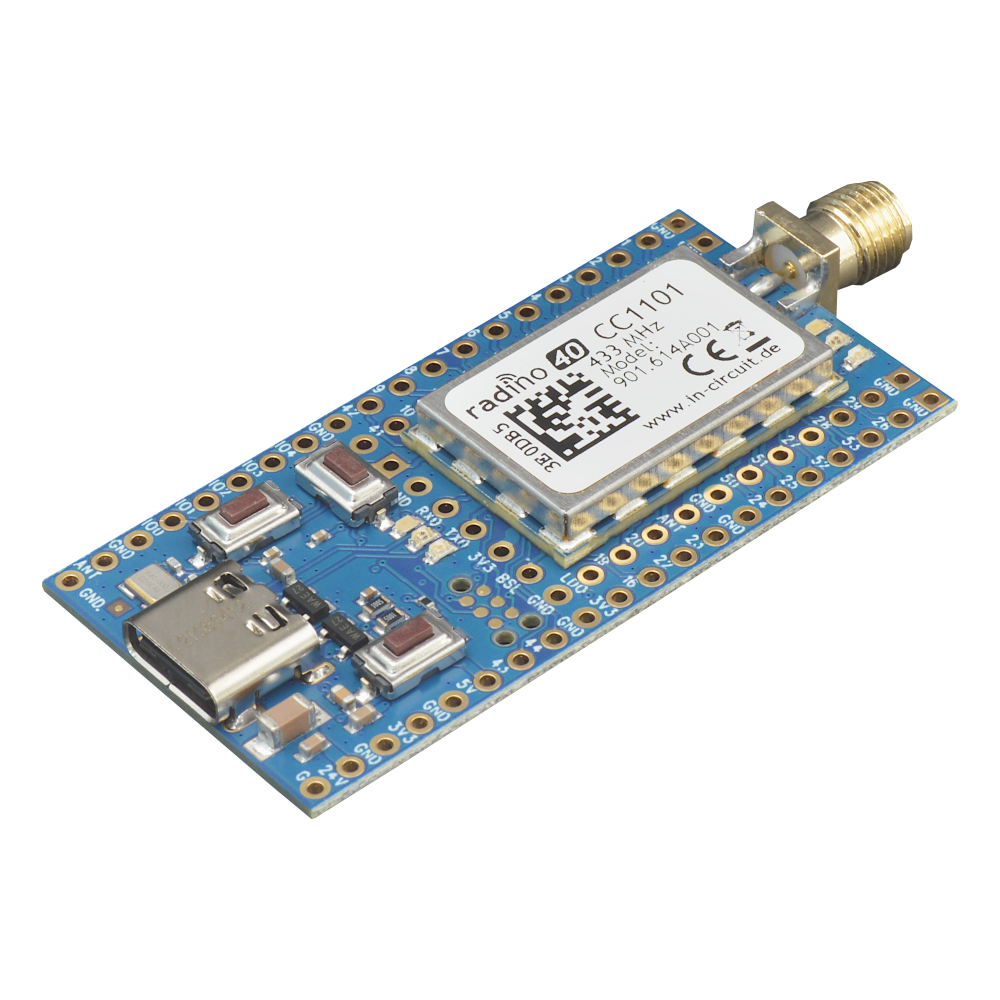

Die Abbildung zeigt die Option 901.637B mit dem radino40 CC1101 433 MHz. Die übrigen Optionen unterscheiden sich allein durch das aufgelötete Modul.
Technische Daten
| Funkmodul | radino40, aufgelötet — nach Bestellung |
| Zweiter Prozessor | ESP32-C3FH4, 4 MB Flash, WLAN und Bluetooth LE |
| USB | USB-C, unmittelbar am ESP32-C3 |
| Antenne | RP-SMA-Buchse für das radino40 |
| Anschlüsse | Lötpads, Raster 2,54 mm |
| Versorgung | USB-C, 5 V oder 24 V |
| 3,3-V-Regler | Linearregler, bis 600 mA |
| Abmessungen | 50,8 × 25,4 mm |
| Gewicht | 12 g |
Links & Downloads:
| Gewicht | 12 g |
|---|---|
| Maße | 51 × 25 × 3,5 mm |
| ArtNr | |
| HS Code | 85423190 |
| Material | Leiterplatte, ohne Gehäuse |
| Farbe | Blau |
| Spannungsversorgung | USB-C |
